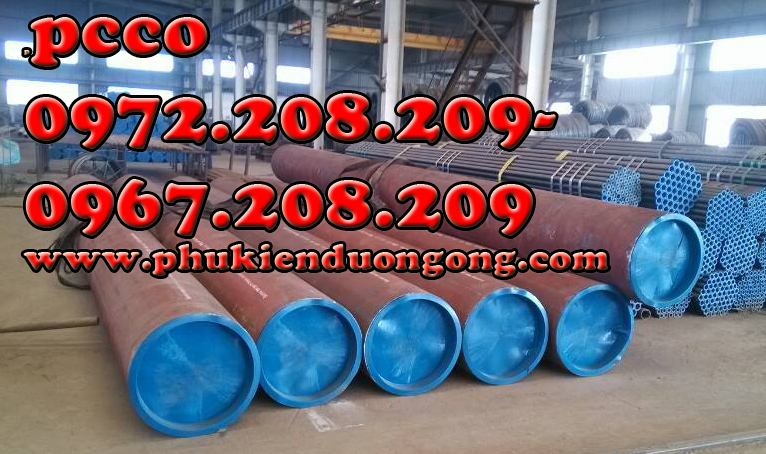

Ống thép đúc áp lực A106  - tiêu chuẩn kỹ thuật

A / SA106
NPS 1/4 "- 30"
độ dày  10 đến 160, STD, XH và XXH

 tiêu chuẩn ASTM A106  (hay còn gọi là ASME ống SA106) là loại ống liền mạch sản xuất băng  ống thép carbon thường  sử dụng  trong môi trường  nhiệt độ cao. Thích hợp cho uốn

NPS 1-1 / 2 "và theo có thể là nóng hoặc lạnh thành phẩm được rút ra. NPS 2 "và lớn hơn được nóng xong, trừ khi có quy định khác.

Qui trình

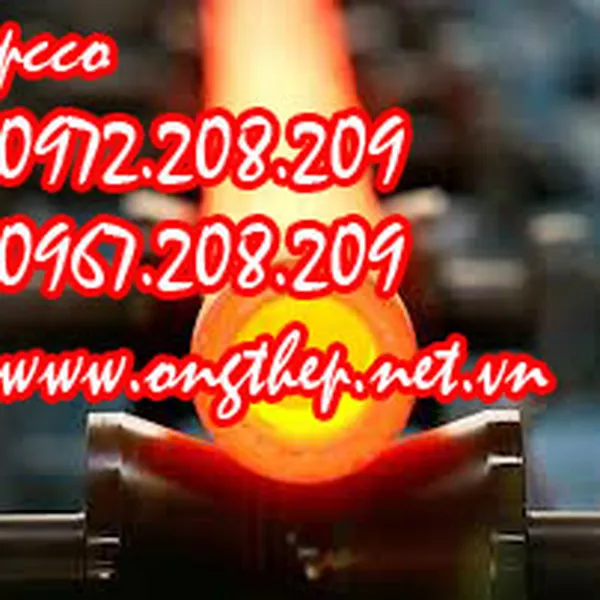

Nguyên liệu thép được đưa vào lò luyện trong môi trường nhiệt độ nóng chảy  khoảng 1000độ C  , với quá trình nóng chảy thép được cán  ra phôi thép  theo khuôn định hình Đúc thép thỏi đúc hoặc lõi đúc  thành dạng ống rỗng .

Ống nóng thành không cần phải được xử lý nhiệt.

Ống lạnh kéo được xử lý nhiệt các thức hòa lạnh vượt qua sau.

Yêu cầu hóa nhiệt

  Lớp A Lớp B Lớp C
Carbon max. % 0.25 0.30 0.35
* Mangan% 0,27-0,93 * 0,29-1,06 0,29-1,06
Phốt pho, max. % 0,035 0,035 0,035
Lưu huỳnh, max. % 0,035 0,035 0,035
% Silicon, min. 0.10 0.10 0.10
Chrome, max. % 0.40 0.40 0.40
Đồng, tối đa. % 0.40 0.40 0.40
Molybdenum, max. % 0.15 0.15 0.15
Nickel, max. % 0.40 0.40 0.40
% Vanadium, min. 0.08 0.08 0.08

Tổng số của Cr, Cu, Mo, Ni, và V sẽ không vượt quá 1%

Biến thể chấp nhận được trong tường dày

Độ dày tối thiểu vào thời điểm nào thì không được nhiều hơn so với 12,5% theo  độ dày danh định.

Trọng lượng của bất kỳ chiều dài sẽ không thay đổi nhiều hơn 10% so với 3,5% và theo đó quy định. LƯU Ý - NPS 4 và nhỏ hơn - đã cân nhắc rất nhiều. Kích thước lớn hơn sẽ được cân nhắc một cách riêng biệt theo chiều dài.

 quy chuẩn  quốc tế theo  Đường kính ngoài

Đường kính bên ngoài ở bất kỳ điểm nào sẽ không thay đổi so với tiêu chuẩn quy định hơn:

NPS [DN Designator] Hơn Dưới
trong. mm trong. mm
1/8 đến 1-1 / 2 [6-40], bao gồm 1/64 (0.015) 0.4 1/64 (0.015) 0.4
Trong 1-1 / 2-4 [40-100], bao gồm 1/32 (0,031) 0.8 1/32 (0,031) 0.8
Trong 4-8 [100-200], bao gồm 1/16 (0,062) 1.6 1/32 (0,031) 0.8
Hơn 8-18 [200-450], bao gồm 3/32 (0,093) 2.4 1/32 (0,031) 0.8
Hơn 18-26 [450-650], bao gồm 1/8 (0,125) 3.2 1/32 (0,031) 0.8
Hơn 26-34 [650-859], bao gồm 5/32 (0,156) 4.0 1/32 (0,031) 0.8
Hơn 34-48 [850-1200], bao gồm 3/16 (0,187) 4.8 1/32 (0,031) 0.8

Yêu cầu độ bền kéo của ống  thép áp lực

  Seamless
  Lớp A Lớp B Lớp C
Sức mạnh bền kéo, min., Psi 48.000 60.000 70.000
Yield Strength, min., Psi 30.000 35.000 40.000

Số xét nghiệm cần thiết

  NPS   Trên Một Chiều dài từ Mỗi lô của
Độ bền kéo 5 và nhỏ hơn   400 hoặc ít hơn
  6 và lớn hơn   200 hoặc ít hơn
Uốn 2 và nhỏ hơn   400 hoặc ít hơn
Làm lạt lẻo 2 qua 5   400 hoặc ít hơn
  6 và hơn   200 hoặc ít hơn

Kiểm tra áp

Áp lực thử nghiệm kiểm tra sản xuất của ống thép áp lực A106  trong thành ống bằng 60% của định sức mạnh năng suất tối thiểu (SMYS) ở nhiệt độ bình thường . Áp lực tối đa không được vượt quá 2500 psi cho NPS3 và phải ở lại dưới 2.800 psi cho các kích thước lớn hơn. Áp suất được duy trì trên  5 giây.

Các xét nghiệm cơ học rõ

Thí nghiệm kéo - NPS 8 và lớn hơn - hoặc ngang hoặc theo chiều dọc chấp nhận được nhỏ hơn so với NPS 8 - cân nhắc rất nhiều. Kích thước lớn hơn - theo chiều dài. Khuôn Test - NPS 2-1 / 2 và lớn hơn. Uốn Test (Cold) - NPS 2 và dưới.

  Bằng Bend   Đường kính Mandrel
Sử dụng cho A106 Bình thường 90   12 x nom dia. ống
Cho Close cuộn 180   8 x nom dia. ống

Độ dài

Độ dài cần quy định cụ thể về trình tự. Không "jointers" phép trừ khi có quy định khác. Nếu không có độ dài nhất định yêu cầu, thực hành sau đây áp dụng: Độc thân ngẫu nhiên - 17 '~ 24' chiều dài đôi ngẫu nhiên - 36 '~ 44' độ dài

Các mảng màu yêu cầu trên mỗi Length

(Mở khóa gắn liền với mỗi Bundle trong trường hợp đi kèm ống) được cán, đóng dấu, in  tên của nhà sản xuất hoặc thương hiệu. Chiều dài của ống. A106 A, A 106 B, A 106 C. ANSI số lịch trình. Áp lực thủy tĩnh thử nghiệm và / hoặc NDE; Trọng lượng mỗi foot (NPS 4 và lớn hơn) hoặc NH nếu không được chỉ định. Thêm "S" nếu được thử nghiệm yêu cầu bổ sung.

Tài liệu tham khảo

  • ASTM A 530 / A 530M Đặc điểm kỹ thuật cho yêu cầu chung đối với chuyên ngành Carbon và hợp kim ống thép
  • ASTM E 213 Thực hành siêu âm kiểm tra các ống kim loại và ống
  • ASTM E 309 thực hành cho Eddy Current-Kiểm tra thép hình ống Sản phẩm dùng Saturation Magnetic
  • ASTM E 381 Phương pháp Macroetch Bars thử nghiệm thép, phôi thép, Blooms, và rèn
  • ASTM E 570 thực hành cho Flux Rò rỉ thi của sắt từ thép ống Sản phẩm
  • ASME B26.10M hàn và Dàn Rèn ống thép

Thông tin chung của ống thép áp lực A106



Số lượng Feet, centimet, hoặc số của độ dài
Tên của nguyên liệu Dàn hoặc hàn ống
Cấp Hạng A, hạng B, hạng C hoặc
phương pháp chế tạo Hot thành phẩm hoặc lạnh kéo
Kích cỡ NPS hay Đường kính ngoài và Schedule Số Trung bình Chiều dày
Đặc biệt đường kính ngoài ống
Bên trong ống dung sai đường kính, hơn 10 ở ID
Chiều dài Cụ thể hoặc theo  tiêu chuẩn quốc tế 6m - 12m
Yêu cầu bổ sung
Báo cáo thử nghiệm bắt buộc
Thông số kỹ thuật chỉ định
Kiểm tra thủy tĩnh
Yêu cầu đặc biệt



* ASTM A 106 lớp B ống đúc áp lực

B) Trừ khi có quy định khác do người mua cho mỗi giảm 0,01% dưới mức tối đa quy định carbon, tăng 0,06% mangan ở trên mức tối đa quy định sẽ được phép lên đến tối đa là 1,65%.

* ASME SA 106 lớp B Dàn ống áp lực

B) Đối với mỗi giảm 0,01% dưới mức tối đa quy định carbon, tăng 0,06% mangan ở trên mức tối đa quy định sẽ được phép lên đến tối đa là 1,35%.
