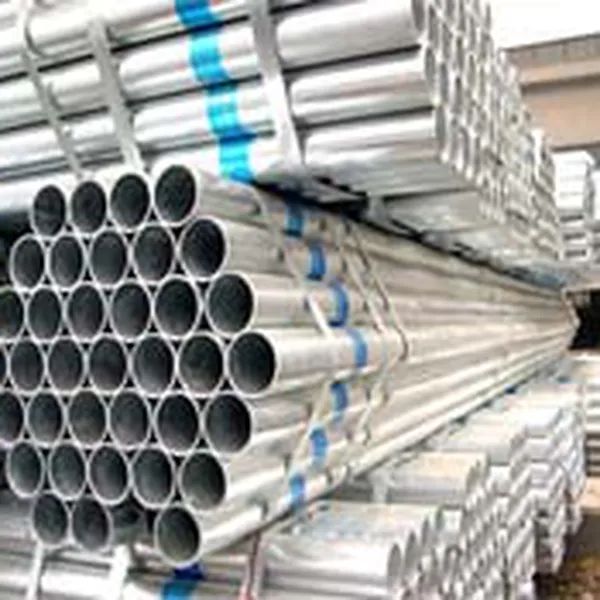

Bảng giá ống thép mạ hòa phát

19.800đ

Mã sản phẩm:

DN 10- DN150

PCCo chuyên cung cáp các loại ống thép của các thương hiệu nổi tiêng như Hoà Phát , Sunco . Seah , Vinapipe liên hệ :0967.208.209 - 0972.208.209

Tình trạng:

Còn hàng

Số lượng:

Mô tả
Bình luận

PCCO Chuyên cung cấp các loại ống thép mạ kẽm hòa phát , ống thép hộp mạ kẽm , ngoài ra chúng tôi còn cung cấp các loại ống thép của nha cung cấp khác như Seah , Vina pipe , Viêt đức , Sunco chiều dài sản phẩm 6M

Kích thước từ size DN10 -DN 150 độ dày từ 1.6mm đến 7.9mm

áp suất làm việc : 10bar - 16bar

ứng dụng : sử dụng cho các công trình dẫn nước sinh hoat , phòng cháy chữa cháy các nhà cao tầng ,và hệ thống xử lý nước thải

Bảng quy chuẩn trọng lượng ống Thép mạ kẽm BS 1387/1985

A. Thành phần hóa học

GALVANIZED PIPES - STANDARD BS 1387-1985
C	Mn	P	S	Độ dày lớp mạ / Zinc-coat thickness			Phương pháp mạ
max	max	max	max	µm	gr./m2	oz./ft2	Zinc-coat Method
%	%	%	%	> 35	>= 360	>= 1.18	Mạ nhúng nóng
0.2	1.2	0.045	0.045	> 35	>= 360	>= 1.18	Hot-dip Galvanizing

B. Lý tính

Trắc nghiệm độ bền kéo / Tensile test			Trắc nghiệm độ uốn / Bend test			Trắc nghiệm nén phẳng			Kiểm tra độ kín khít/ Leak tightness test
						Flattening test
Độ bền kéo	Điểm chảy	Độ giãn dài tương đối	Phân loại	Goc uốn	Bán kính trong	Vị trí mối hàn	Mối hàn	Bề mặt ống
T.strength	Yield point	Elongation	Category	Angle of bending	Inside radius	Weld position	Weld point	Non-weld point

	Kgf/mm2
Kgf/mm2	(N/mm2)
Min. 28	Min. 20	Min. 30	Ống mạ	90o	8 D	90o	0.75 D	0.60 D	51 Kgf/cm2
-285	-196		Galva. pipe

CÁC CẤP ĐỘ ỐNG GỒM CÓ: (tiêu chuẩn BS hiện nay có 4 cấp độ).

Class A1 (siêu nhẹ)

Nominal Dimension DN		Outside Diameter		Wall	Calculated
		Dmax	Dmin	Thickness	Plain End	Threads & Couplings
		mm.	mm.	mm.	(kg/m.)	(kg/m.)
1/2	15	21.4	21	1.9	0.904	0.922
3/4	20	26.9	26.4	2.1	1.275	1.296
1	25	33.8	33.2	2.3	1.770	1.803
1 1/4	32	42.5	41.9	2.3	2.263	2.301
1 1/2	40	48.4	47.8	2.5	2.811	2.855
2	50	60.2	59.6	2.6	3.674	3.726
2 1/2	65	76	75.2	2.9	5.199	5.275
3	80	88.7	87.9	2.9	6.107	6.191
4	100	113.9	113	3.2	8.704	8.815

Light Class (nhẹ)

Nominal Dimension DN		Outside Diameter		Wall	Calculated
		Dmax	Dmin	Thickness	Plain End	Threads & Couplings
		mm.	mm.	mm.	(kg/m.)	(kg/m.)
1/2	15	21.4	21	2	0.95	0.96
3/4	20	26.9	26.4	2.3	1.38	1.39
1	25	33.8	33.2	2.6	1.98	2
1 1/4	32	42.5	41.9	2.6	2.54	2.57
1 1/2	40	48.4	47.8	2.9	3.23	3.27
2	50	60.2	59.6	2.9	4.08	4.15
2 1/2	65	76	75.2	3.2	5.71	5.83
3	80	88.7	87.9	3.2	6.72	6.89
4	100	113.9	113	3.6	9.75	10

Medium Class (trung bình)

Nominal Dimension DN		Outside Diameter		Wall	Calculated
		Dmax	Dmin	Thickness	Plain End	Threads & Couplings
		mm.	mm.	mm.	(kg/m.)	(kg/m.)
1/2	15	21.7	21.1	2.6	1.21	1.22
3/4	20	27.2	26.6	2.6	1.56	1.57
1	25	34.2	33.4	3.2	2.41	2.43
1 1/4	32	42.9	42.1	3.2	3.1	3.13
1 1/2	40	48.8	48	3.2	3.57	3.61
2	50	60.8	59.8	3.6	5.03	5.1
2 1/2	65	76.6	75.4	3.6	6.43	6.55
3	80	89.5	88.1	4	8.37	8.54
4	100	114.9	113.3	4.5	12.2	12.5
5	125	140.6	138.7	5	16.6	17.1
6	150	166.1	164.1	5	19.7	20.3

Heavy Class

Nominal Dimension DN		Outside Diameter		Wall	Calculated
		Dmax	Dmin	Thickness	Plain End	Threads & Couplings
		mm.	mm.	mm.	(kg/m.)	(kg/m.)
1/2	15	21.7	21.1	3.2	1.44	1.45
3/4	20	27.2	26.6	3.2	1.87	1.88
1	25	34.2	33.4	4	2.94	2.96
1 1/4	32	42.9	42.1	4	3.8	3.83
1 1/2	40	48.8	48	4	4.38	4.42
2	50	60.8	59.8	4.5	6.19	6.26
2 1/2	65	76.6	75.4	4.5	7.93	8.05
3	80	89.5	88.1	5	10.3	10.5
4	100	114.9	113.3	5.4	14.5	14.8
5	125	140.6	138.7	5.4	17.9	18.4
6	150	166.1	164.1	5.4	21.3	21.9
